L-insulazzjoni u l-kisi tal-kejbil jipproteġu l-kondutturi matul it-tħaddim ta 'kuljum. Meta jkunu esposti għan-nar, madankollu, dawn il-materjali jinfluwenzaw ukoll kemm jiżviluppa duħħan, liema gassijiet jinħelsu u kif jinfirxu l-fjammi.

Dawn il-karatteristiċi huma importanti f'mini tal-metro, bini-għoli, ċentri tad-dejta u spazji oħra magħluqa fejn it-tneħħija tad-duħħan jew l-evakwazzjoni jistgħu jkunu diffiċli. Huma jistħoqqilhom ukoll attenzjoni fit-trasport ferrovjarju u marittimu, bini pubbliku u infrastruttura kritika.

Duħħan baxx żero aloġenu, ġeneralment imqassar għalLSZH, jiddeskrivi karatteristiċi speċifikati relatati mad-duħħan u l-aloġenu-. Il-fehim xi jfisser it-terminu-u kif jirrelata ma' XLPO u XLPE-jgħin lix-xerrejja jimxu minn tikketta tal-materjal għal speċifikazzjoni xierqa tal-kejbil.

01 / Xi jfisser "aloġenu żero duħħan baxx"?

LSZH jgħaqqad żewġ rekwiżiti distinti.

Duħħan baxxtikkonċerna d-duħħan prodott taħt kundizzjonijiet ta’ ħruq definiti. Id-duħħan jista’ joskura r-rotot tal-ħarba u jagħmel ir-rispons ta’ emerġenza aktar diffiċli. L-ittestjar tad-duħħan tal-kejbil jevalwa din l-imġieba taħt kundizzjonijiet ikkontrollati; ma jfissirx li cable ma jipproduċi ebda duħħan f'kull nar.

Aloġenu żerotikkonċerna l-aloġeni fis-sistema materjali u r-rekwiżiti tat-test applikabbli. L-aloġeni jinkludu fluworin, klorin u bromin. Il-PVC, pereżempju, fih il-kloru bħala parti mill-istruttura tal-polimeru tiegħu.

Formulazzjonijiet ħielsa-aloġenu jgħinu biex jiġu evitati sorsi partikolari ta' gassijiet ta' aċidu aloġenu waqt il-kombustjoni. Madankollu, "żero aloġenu" għandu jiġi interpretat kontra metodi u limiti tat-test speċifikati. Ma jfissirx li l-gassijiet kollha tal-kombustjoni ma jagħmlux ħsara.

LSZH, LSOH u LS0H huma abbrevjazzjonijiet tas-suq komuni. Il-kliem waħdu huwa insuffiċjenti biex tiġi stabbilita l-prestazzjoni ta' prodott: l-ispeċifikazzjoni rilevanti u l-evidenza tat-test ta' sostenn jibqgħu essenzjali.

02 / Kif isiru l-komposti tal-kejbil LSZH?

Kompost LSZH mhuwiex riċetta waħda fissa tal-plastik. Hija taħlita ta' inġinerija ta' polimeru bażi, sistema-ritardant tal-fjammi u addittivi oħra.

Formulazzjonijiet ibbażati-polyolefin huma komuni. Il-polimeru jew it-taħlita tal-polimeru jipprovdi l-pedament għal proprjetajiet bħal flessibilità, insulazzjoni elettrika u saħħa mekkanika. L-addittivi mbagħad jaġġustaw il-kompost għar-rwol maħsub tiegħu.

L-idrossidu tal-aluminju, magħruf ukoll bħala alumina trihydrate jew ATH, u l-idrossidu tal-manjeżju, jew MDH, huma ritardanti tal-fjammi minerali stabbiliti użati f'komposti tal-kejbils ħielsa mill-aloġenu-. Meta msaħħna biżżejjed, dawn il-materjali jassorbu s-sħana hekk kif jiddekomponu u jirrilaxxaw fwar tal-ilma. Ir-residwi minerali tagħhom jistgħu wkoll jikkontribwixxu għal saffi protettivi, skont il-formulazzjoni.Referenza teknika: ritardanti tal-fjammi minerali f'komposti tal-kejbil.

L-isfida hija li jibbilanċjaw dawn l-effetti ma' rekwiżiti oħra. It-tagħbija tal-mili u t-tixrid jinfluwenzaw il-flessibilità, il-proprjetajiet tat-tensjoni u l-ipproċessar. Stabbilizzaturi u addittivi oħra għandhom ukoll ikunu adattati għall-ambjent tas-servizz mistenni.

Konsegwentement, żewġ komposti deskritti bħala LSZH jistgħu jvarjaw b'mod konsiderevoli fl-immaniġġjar, id-durabilità u l-adegwatezza għall-applikazzjoni.

03 / Kif tirrelata LSZH ma' XLPO u XLPE?

Dawn it-termini jiddeskrivu aspetti differenti ta 'materjal.

Il-polyethylene jappartjeni għall-familja tal-polyolefin, għalhekk XLPE jaqa 'fil-klassifikazzjoni usa' XLPO. Fi speċifikazzjonijiet kummerċjali, madankollu, XLPO jista' jiddeskrivi taħlitiet jew sistemi ta' kopolimeri li m'għandhomx awtomatikament jisimhom mill-ġdid XLPE.

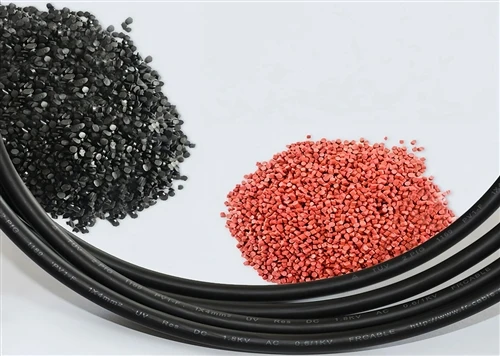

Kompost jista 'jkun kemm XLPO kif ukoll LSZH. Crosslinking jiddeskrivi l-istruttura polimeru tiegħu; LSZH jiddeskrivi karatteristiċi oħra li jridu jiġu stabbiliti permezz tal-evalwazzjoni xierqa. L-artiklu tagħna fuqXLPO fil-kejbils solarijispjega l-familja materjali u r-rwol tal-crosslinking f'aktar dettall.

Bl-istess mod, l-insulazzjoni XLPE waħedha ma tistabbilixxix li kejbil lest huwa LSZH. Kejbil XLPE-iżolat jista' jkollu għant tal-PVC, filwaqt li ieħor jista' juża sistema ta' kisi mingħajr aloġenu-. Fillers, tejps u komponenti oħra mhux-metalliċi huma importanti wkoll. Għar-rwol elettriku u termali tas-saff ta 'insulazzjoni, araInsulazzjoni XLPE fil-kejbils tal-enerġija AC.

04 / Erba' proprjetajiet differenti ta'-prestazzjoni tan-nar

Id-deskrizzjonijiet ta' duħħan baxx,-ħieles mill-aloġenu, ritardanti tal-fjammi-u reżistenti-in-nar huma spiss miġbura flimkien, iżda jwieġbu mistoqsijiet differenti.

Per eżempju,IEC 60332-1-2jevalwa l-propagazzjoni tal-fjamma vertikali fuq konduttur jew kejbil iżolat wieħed. Li tgħaddi minn dan it-test ma jistabbilixxix tħaddim elettriku kontinwu waqt nar.

L-integrità taċ-ċirkwit hija suġġett separat. Testijiet bħalIEC 60331-1tivvaluta l-kejbils meħtieġa biex tinżamm l-integrità taċ-ċirkwit meta jkunu esposti għan-nar u xokk mekkaniku taħt kundizzjonijiet speċifikati.

05 / Fejn huma r-rekwiżiti LSZH speċjalment rilevanti?

Ir-rekwiżiti tal-LSZH huma partikolarment rilevanti fejn l-akkumulazzjoni tad-duħħan, l-evakwazzjoni diffiċli, is-sensittività tat-tagħmir jew il-konsegwenzi tal-interruzzjoni tas-servizz iżidu l-importanza tal-prestazzjoni tan-nar tal-kejbil. Ir-rekwiżiti eżatti jiddependu fuq il-post, il-funzjoni taċ-ċirkwit, ir-regoli applikabbli u l-ispeċifikazzjoni tal-proġett.

Sistemi tal-metro, bini għoli-u rotot magħluqa

Stazzjonijiet ta' taħt l-art, mini tal-metro, kurituri magħluqa u xaftijiet tal-kejbils jistgħu jippreżentaw kundizzjonijiet ta' ġestjoni-diffiċli tad-duħħan. Bini għoli-żid rotot twal ta' evakwazzjoni u spazji ta' servizz vertikali.

Dawn il-karatteristiċi jagħmlu l-ġenerazzjoni tad-duħħan, il-gassijiet tal-kombustjoni u l-propagazzjoni tal-fjammi suġġetti ta 'speċifikazzjoni importanti. Il-gwida tal-kejbil tal-ferrovija tiddistingwi wkoll it-talbiet tal-mini u l-istazzjonijiet minn dawk ta' installazzjonijiet-miftuħ.Referenza għall-infrastruttura ferrovjarja.

Ċentri tad-dejta u infrastruttura ta' appoġġ għall-5G

Iċ-ċentri tad-dejta fihom installazzjonijiet tal-kejbil konċentrati u tagħmir elettroniku sensittiv. Il-prodotti tad-duħħan u l-kombustjoni korrużivi jistgħu jestendu l-ħsara lil hinn miż-żona tan-nar immedjata, u jagħmlu l-għażla tal-materjal tal-kejbil rilevanti kemm għall-protezzjoni tal-persunal kif ukoll għar-reżistenza tat-tagħmir.Referenza tal-kejbil taċ-ċentru tad-dejta-.

Konsiderazzjonijiet simili jistgħu japplikaw għal kmamar tat-tagħmir 5G, distribuzzjoni tat-telekomunikazzjoni fuq ġewwa u provvisti ta 'enerġija assoċjati. L-ambjent ta 'installazzjoni jiddetermina r-rekwiżiti; il-preżenza tat-teknoloġija 5G waħedha ma tiddefinixxix klassifikazzjoni tan-nar tal-kejbil.

Iċ-ċentri tad-dejta ġeneralment għandhom sistemi ta 'tkessiħ sostanzjali, iżda l-fluss tal-arja li jkessaħ m'għandux jiġi konfuż ma' estrazzjoni effettiva tad-duħħan waqt nar.

Trasport ferrovjarju u marittimu

Ferroviji tal-passiġġieri u vapuri jikkombinaw spazji magħluqa ma 'evakwazzjoni potenzjalment ristretta. L-għażla tal-kejbil tista' għalhekk tindirizza l-karatteristiċi tad-duħħan, tal-kombustjoni-gass u l-propagazzjoni tal-fjammi flimkien mal-vibrazzjoni, l-umdità, l-espożizzjoni taż-żejt u d-durabilità mekkanika.

L-infrastruttura ferrovjarja, il-vetturi ferrovjarji u l-installazzjonijiet abbord il-vapur għandhom rekwiżiti ta' kwalifika differenti. Kejbil LSZH għal skopijiet ġenerali-m'għandux jitqies li huwa adattat għat-tlieta.

Bini pubbliku u spazji densament okkupati

Sptarijiet, skejjel, ajruporti, ċentri tax-xiri u bini pubbliku ieħor jiġbru flimkien għadd kbir ta 'nies, inklużi okkupanti li jistgħu jeħtieġu assistenza biex jevakwaw.

Ir-rekwiżiti LSZH jistgħu jiffurmaw parti mill-ispeċifikazzjoni tas-sigurtà tan-nirien-għal dawn l-ambjenti. Fejn il-kejbils iservu sistemi ta' emerġenza, il-prestazzjoni meħtieġa tal-integrità taċ-ċirkwit-għandha tiġi identifikata wkoll separatament.

Faċilitajiet nukleari u mini

Il-faċilitajiet nukleari u l-minjieri taħt l-art jista' jkollhom ukoll rekwiżiti speċifiċi ta' proġett-baxx-duħħan u aloġenu-. Dawn l-ambjenti jitolbu kwalifika usa ': skond l-installazzjoni, konsiderazzjonijiet jistgħu jinkludu radjazzjoni, tixjiħ ambjentali, umdità, ħsara mekkanika jew atmosferi perikolużi.

LSZH huwa għalhekk parti waħda mill-idoneità tal-kejbil, aktar milli kwalifika sħiħa għal servizz nukleari jew tal-minjieri.

06 / Kif tiġi vverifikata l-prestazzjoni?

Testijiet differenti jindirizzaw talbiet differenti.

L-ambitu ta 'kull metodu huwa importanti.IEC 61034-2jindirizza d-densità tad-duħħan, filwaqt liIEC 60754-1uIEC 60754-2jindirizzaw karatteristiċi differenti tal-gass tal-kombustjoni-. Ħadd waħdu ma jistabbilixxi kull aspett tal-prestazzjoni tan-nar.

07 / L-applikazzjoni tal-għarfien materjali għal kejbils AC

F'kejbil tal-enerġija ta' vultaġġ baxx-, l-insulazzjoni tipprovdi l-barriera elettrika madwar il-konduttur, filwaqt li l-għant jipproteġi l-kostruzzjoni sottostanti. Dawn is-saffi jistgħu jużaw materjali differenti biex jissodisfaw ir-rekwiżiti rispettivi tagħhom.

Meta tagħżel varjant, ikkonferma l-vultaġġ nominali, id-daqs tal-konduttur, il-kundizzjonijiet tal-installazzjoni u l-prestazzjoni meħtieġa tat-test tan-nar-. It-trasport speċjalizzat, l-applikazzjonijiet nukleari, tal-minjieri jew taċ-ċirkwiti ta' emerġenza-jeħtieġu evidenza speċifika għal dawk l-użi.

08 / Mistoqsijiet frekwenti

Kull kejbil XLPE huwa LSZH?

Nru XLPE jidentifika l-materjal ta 'insulazzjoni. L-għant u komponenti oħra għandhom jiġu kkunsidrati wkoll.

Jista' materjal ikun kemm XLPO kif ukoll LSZH?

Iva. It-termini jiddeskrivu karatteristiċi differenti u jistgħu japplikaw għall-istess kompost meta sostnuti mill-evidenza rilevanti.

LSZH tfisser kejbil ma jistax jinħaraq?

Le. LSZH ma jfissirx mhux-combustible. Il-propagazzjoni tal-fjamma u l-integrità taċ-ċirkwit jeħtieġu evalwazzjoni separata.

Ghat LSZH huwa biżżejjed biex jikklassifika l-kejbil komplut?

Deskrizzjoni tal-għant waħedha mhix biżżejjed. Pretensjonijiet-kompleti tal-kejbil għandhom ikunu sostnuti minn evidenza li tkopri l-materjali, il-kostruzzjoni u t-testijiet rilevanti.
