XLPO f'Kejbils Solari: Proprjetajiet materjali u crosslinking tar-raġġ ta 'l-elettroni spjegati

L-insulazzjoni tal-kejbil solari trid tibqa 'affidabbli matul snin ta' tagħbija elettrika, espożizzjoni fuq barra u bidliet fit-temperatura. Polyolefin cross-linked, normalment imqassar għal XLPO, huwa użat ħafna fl-insulazzjoni u l-għata ta 'barra tal-kejbils fotovoltajċi minħabba li l-formulazzjoni u l-istruttura cross-linked tagħha jistgħu jiġu maħduma għal dawn il-kundizzjonijiet.

Għax-xerrejja, madankollu, "XLPO" hija biss il-bidu ta 'speċifikazzjoni. Tidentifika familja ta 'materjali, aktar milli riċetta waħda jew sett komplut ta' proprjetajiet garantiti. Il-fehim ta 'kif il-kompost huwa fformulat, ipproċessat u ttestjat jagħmilha aktar faċli biex jiġu evalwati dikjarazzjonijiet dwar ir-reżistenza tas-sħana, it-temp u l-ħajja tas-servizz.

Din il-gwida tispjega XLPO fil-kuntest ta' kejbils DC solari, b'attenzjoni partikolari għall-irradjazzjoni tar-raġġ ta' elettroni-. Juri wkoll kif l-għarfien tal-materjal jgħaqqad id-denominazzjonijiet tal-kejbils, id-dokumentazzjoni tal-prodott u d-deċiżjonijiet prattiċi tal-akkwist.

Għaliex materjali tal-kejbil huma importanti barra

Kejbil PV taħt modulu jista 'jesperjenza kundizzjonijiet differenti ħafna minn kejbil tal-wajers ta' ġewwa. Id-dawl tax-xemx isaħħan l-uċuħ esposti, il-kurrent elettriku jsaħħan il-konduttur, u t-tkessiħ jinbidel bil-grupp tal-kejbils, il-fluss tal-arja u r-rotta tal-installazzjoni. L-ilma jista 'jiġbor fil-katusi. Moviment kontra appoġġ qawwi jista 'gradwalment jagħmel ħsara lil għant.

Dawn l-istress jinteraġixxu. Qatgħa żgħira tista' tesponi saff sottostanti għal kundizzjonijiet li ma kienx maħsub li jiffaċċja direttament. Pressjoni mekkanika sostnuta ssir aktar sinifikanti meta l-polimeru jkun sħun. Il-materjal għalhekk jeħtieġ li jżomm proprjetajiet utli wara l-espożizzjoni, aktar milli sempliċement jidher sod meta jħalli l-fabbrika.

Id-daqs tal-konduttur jibqa' importanti, iżda jindirizza biss parti mill-problema. Għażla tal-kejbil teknikament kompluta tqis ukoll is-sistema ta 'insulazzjoni, il-kostruzzjoni tal-għant, l-evidenza ambjentali u d-dettalji tal-installazzjoni. Materjali tajbin jappoġġjaw servizz affidabbli; manifattura u installazzjoni bir-reqqa jippreservaw dik il-kapaċità.

Nifhmu XLPO u termini relatati

XLPO jiddeskrivi familja materjali

Il-poliolefini huma familja ta 'polimeri li tinkludi l-polyethylene. Komposti tal-kejbil kummerċjali jistgħu jużaw polimeri, kopolimeri jew taħlitiet magħżula, flimkien ma 'addittivi magħżula għall-applikazzjoni maħsuba. Crosslinking joħloq konnessjonijiet bejn ktajjen tal-polimer, li jipproduċi netwerk fil-materjal.

Kompost deskritt bħala XLPO jista' għalhekk ivarja sostanzjalment minn kompost ieħor XLPO. It-taħlita tal-polimeru, it-tagħbija tal-mili, is-sistema ta 'stabbilizzazzjoni u r-rotta ta' crosslinking kollha huma importanti. Anke żewġ materjali fornuti għall-insulazzjoni u l-għant tal-istess kejbil jistgħu jiġu fformulati b'mod differenti.

Għaliex XLPO u XLPE kultant huma konfużi

Minħabba li l-polyethylene jappartjeni għall-familja tal-polyolefin, XLPE jaqa 'fil-klassifikazzjoni usa' XLPO. It-termini madankollu mhumiex interkambjabbli fi speċifikazzjoni tal-prodott. Fornitur li jiddikjara XLPO jista' jkun qed jirreferi għal sistema ta' taħlita jew kopolimeru li m'għandux jissejjaħ XLPE mingħajr konferma.

L-istess distinzjoni tapplika għal LSZH. Prodott jista 'jkun kemm XLPO kif ukoll LSZH, iżda ż-żewġ deskrizzjonijiet iwieġbu mistoqsijiet differenti. Wieħed jikkonċerna s-sistema materjali; l-oħra tikkonċerna mġiba relatata mad-duħħan u l-aloġenu-.

Paragun utli mal-PVC

Il-PVC huwa familja polimeru differenti u fih il-kloru fl-istruttura kimika tiegħu. Ħafna komposti konvenzjonali tal-kejbil tal-PVC huma termoplastiku, filwaqt li XLPO jidentifika sistema cross-linked. Din id-differenza taffettwa l-ipproċessar u l-imġieba taħt is-sħana. Madankollu, il-flessibilità, ir-reżistenza għat-temp u l-prestazzjoni tal-fjamma jiddependu fuq il-formulazzjonijiet attwali. Paragun għandu juża kejbils maħsuba għall-istess servizz, aktar milli jassenja kull prodott tal-PVC jew XLPO temperatura jew ħajja universali.

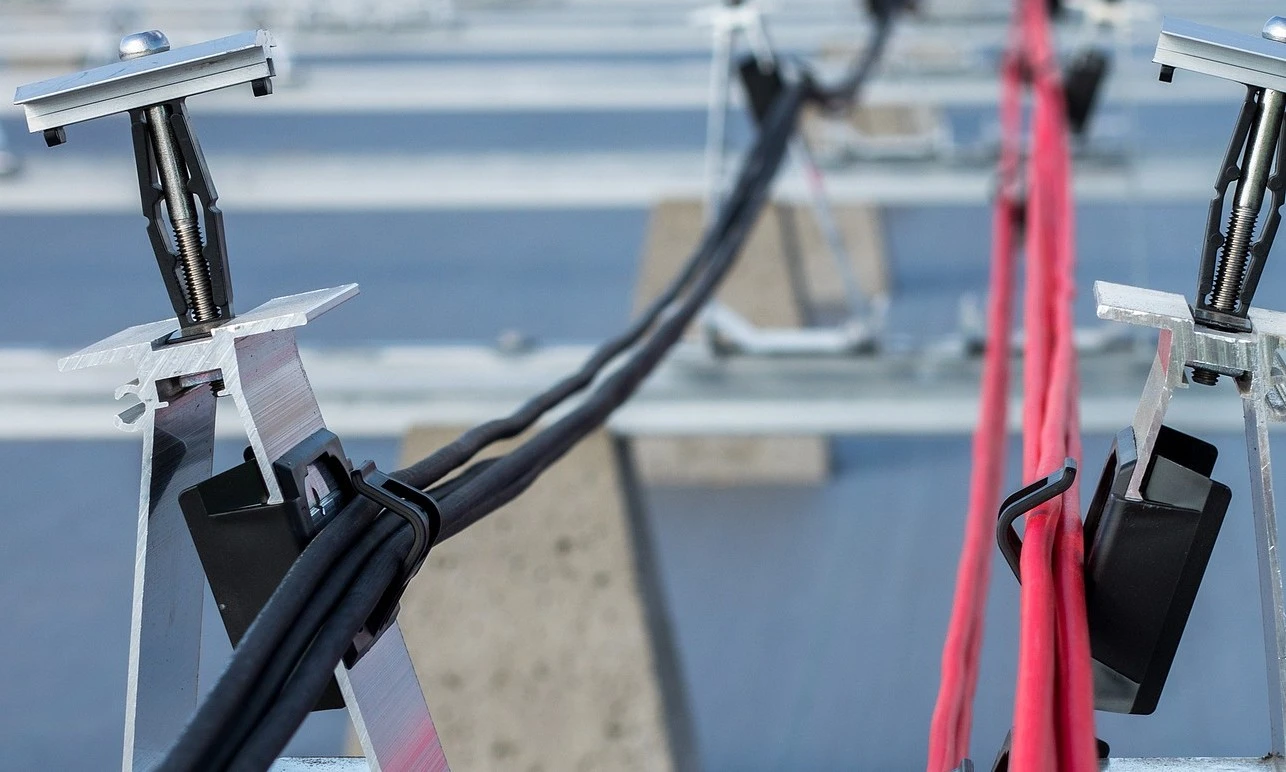

Fejn XLPO jintuża f'kejbil solari

Kejbil tal-PV tal--qalba waħda komuni għandu konduttur, saff ta 'insulazzjoni u għant ta' barra. FilProdott H1Z2Z2-K ta' SINELINK, il-konduttur huwa ram tal-bott flessibbli u ż-żewġ saffi tal-polimeru huma deskritti bħala XLPO.

L-insulazzjoni tipprovdi l-barriera elettrika primarja madwar il-konduttur. Il-ħxuna tagħha, il-kontinwità u l-ħelsien mid-difetti huma importanti minħabba li l-istress elettriku jaġixxi madwar il-materjal. Il-kisja ta 'barra tipproteġi l-istruttura sottostanti kontra espożizzjoni esterna u ħsara mekkanika, filwaqt li tissodisfa wkoll ir-rekwiżiti applikabbli tal-kejbil.

Iż-żewġ saffi jaħdmu flimkien. għant-reżistenti għat-temp ma jistax jikkumpensa għal ħajt ta' insulazzjoni irqiq lokalment, u insulazzjoni tajba ma tiġġustifikax li titħalla l-għant bil-ħsara. Il-kompatibilità bejn is-saffi hija wkoll importanti matul l-ipproċessar u t-tixjiħ.

Kif crosslinking jibdel l-imġieba tal-polimeru

Ktajjen termoplastiku magħqudin mhux jaqsmu- jistgħu jiċċaqilqu b'mod aktar ħieles hekk kif il-materjal jisħon. Crosslinks jirrestrinġu dak il-moviment billi jgħaqqdu ktajjen f'netwerk. Riżultat importanti huwareżistenza mtejba għall-fluss u t-tkaxkirtaħt temperatura u tagħbija elevati. Creep huwa deformazzjoni gradwali filwaqt li forza tibqa' applikata.

Dan ma jagħmilx kejbil immuni għas-sħana. Il-materjal xorta jista 'jitlef is-saħħa, jixjieħ jew jiddekomponi. polimeri cross-konnessi wkoll normalment ma jistgħux jiġu mdewba mill-ġdid u iffurmati mill-ġdid bl-istess mod bħall-prekursuri termoplastiku tagħhom.

L-ammont u d-distribuzzjoni ta 'crosslinking għandhom ikunu adattati għall-kompost. L-għan huwa bilanċ utli ta 'proprjetajiet, inklużi prestazzjoni mekkanika u proċessabilità. Indikatur ta 'crosslinking ogħla waħdu mhuwiex evidenza suffiċjenti li kejbil lest se jaħdem aħjar.

Kif l-irradjazzjoni tar-raġġ tal-elettroni toħloq crosslinks

L-enerġija titwassal lill-polimeru

Fl-ipproċessar ta'-raġġ ta' elettroni, aċċeleratur jipproduċi elettroni enerġetiċi. L-enerġija depożitata fil-polimeru tiġġenera speċi reattivi, inklużi radikali ħielsa. F'formulazzjoni xierqa, reazzjonijiet bejn dawn is-siti joħolqu rabtiet bejn ktajjen molekulari. It-trattament jimmodifika l-insulazzjoni jew l-għant eżistenti; ma japplikax kisja ġdida jew crosslink il-konduttur tal-metall.

Il-kimika tar-radjazzjoni tista 'wkoll tipproduċiqass tal-katina, li tkisser il-ktajjen molekulari, u l-ossidazzjoni. Liema bidliet jiddominaw jiddependi fuq il-polimeru, formulazzjoni u kondizzjonijiet ta 'irradjazzjoni. Huwa għalhekk li kompost għandu jiġi żviluppat u kkwalifikat għall-proċess maħsub.

Ir-raġġi tal-elettroni huma differenti mir-radjazzjoni ultravjola u gamma

L-irradjazzjoni tar-raġġ ta' elettroni-uża partiċelli aċċellerati. Vulkanizzar ultravjola juża fotoni u kimika materjali differenti u tagħmir. L-irradjazzjoni gamma hija rotta oħra ta' proċessar ta' radjazzjoni-, tipikament bl-użu ta' sors radjuattiv. Dawn il-proċessi jużawsorsi differenti u kundizzjonijiet ta 'trattament.

Għal kejbil solari deskritt bħala elettron-beam cross-linked, il-mistoqsija rilevanti hija kif is-saffi tal-polimeru partikolari tiegħu ġew ipproċessati u vvalidati. Ix-xerrejja għandhom jikkonfermaw ir-rotta tal-ipproċessar permezz tar-rekords tal-produzzjoni u r-riżultati tat-test rilevanti.

Il-kejbil lest mhuwiex sors ta 'radjazzjoni

L-ipproċessar tar-raġġ ta' elettroni industrijali speċifikat kif suppost juża enerġiji u materjali kkontrollati biex jevita l-attivazzjoni. Ma jagħmilx il-kejbil sors kontinwu ta 'radjazzjoni. L-installazzjoni tal-irradjazzjoni teħtieġ ilqugħ u aċċess ikkontrollat ​​waqt it-tħaddim, iżda din hija kwistjoni ta 'faċilità, mhux raġuni biex il-kejbil lest jitqies bħala radjuattiv. BGS jiddeskrivi b'mod espliċitutillimita l-enerġija tal-aċċeleratur biex tevita l-attivazzjoni tal-prodott.

Ir-rotta tal-ipproċessar tal-kejbil

Preparazzjoni kompost u estrużjoni

Il-produzzjoni tibda bil-kompost crosslinkable speċifikat. Ir-rekwiżiti tal-immaniġġjar tiegħu għandhom jiġu segwiti, u l-kontaminazzjoni jew it-taħlit mhux ikkontrollat ​​ma 'materjali oħra għandhom jiġu evitati. Il-kompost jiġi estruż biex jifforma l-insulazzjoni meħtieġa jew il-ġeometrija tal-għant u mbagħad imkessaħ.

F'dan l-istadju, il-ħxuna tal-ħajt u l-konċentriċità jistħoqqilhom attenzjoni mill-qrib. L-irradjazzjoni ma tistax iżżid materjal nieqes f'żona rqiqa jew tneħħi partiċelli inkorporati waqt l-estrużjoni. Kostruzzjoni tal-bidu soda hija essenzjali qabel ma jibda l-proċess li jmiss.

Passaġġ ikkontrollat ​​miż-żona ta' irradjazzjoni

Għal proċess tipiku ta' rukkell-għa-rukkell, il-kejbil jitħallas, iggwidat taħt tensjoni kkontrollata u mgħoddi minn żona ta' trattament protetta. Arranġament ta 'inġinerija ta' rombli u passe jesponi l-materjal meħtieġ madwar il-kejbil. It-tqassim eżatt jiddependi fuq l-aċċeleratur, il-kostruzzjoni tal-kejbil u l-proċedura kwalifikata.

Is-separazzjoni tal-estrużjoni mill-irradjazzjoni sussegwenti tippermetti lill-manifattur jimmaniġġja l-ġeometrija u l-crosslinking bħala operazzjonijiet distinti. L-applikazzjonijiet industrijali tar-raġġ tal-elettroni jinkludu l-manifattura tal-kejbil, uFaċilitajiet appoġġjati mill-IAEA-inkorporaw dożimetrija u assigurazzjoni tal-kwalità fil-kapaċità operattiva tagħhom.

Spezzjoni u traċċabilità

Wara t-trattament, il-kejbil jinġabar u jiġi spezzjonat skont il-pjan tal-manifattura. Ir-rekords għandhom jgħaqqdu l-lott tal-materjal, il-kostruzzjoni tal-kejbil, il-ġirja tal-irradjazzjoni u r-riżultati tat-test rilevanti. Fejn l-ipproċessar jiġi esternalizzat, din il-konnessjoni tibqa 'importanti: is-servizz tal-ipproċessar u l-manifattur tal-kejbil jikkontribwixxu partijiet differenti tar-rekord tal-kwalità.

Tikketta tar-rukkell għandha tgħaqqad il-prodott ikkunsinnat mar-rekords tal-produzzjoni u l-irradjazzjoni tiegħu.

Għaliex l-enerġija tal-elettroni, id-doża u l-uniformità huma importanti

L-enerġija tal-elettroni u d-doża assorbita jiddeskrivu affarijiet differenti

L-enerġija tal-elettroni, komunement espressa f'megaelectronvolts jew MeV, hija assoċjata mal-penetrazzjoni fil-prodott. Id-doża assorbita, espressa fi griż jew kilogray, tkejjel l-enerġija depożitata għal kull unità ta' massa. Griż wieħed huwa joule wieħed għal kull kilogramma. Ir-rata tad-doża tiddeskrivi kemm dik id-doża tingħata malajr.

Cable jista' jirċievi dożi differenti f'pożizzjonijiet differenti. Il-wiċċ ta 'barra, l-insulazzjoni ta' ġewwa u r-reġjuni madwar konduttur tal-metall mhux neċessarjament jesperjenzaw kundizzjonijiet identiċi. Id-dijametru tal-kejbil, il-ħxuna tal-polimeru, id-densità u d-direzzjoni tal-irradjazzjoni kollha jinfluwenzaw it-trattament.Riċerka dwar wajer u cable crosslinkingeżamina dawn l-effetti permezz ta' mudellar ta'-distribuzzjoni tad-doża u verifika sperimentali.

Il-proċess jeħtieġ tieqa operattiva validata

Proċedura ta 'produzzjoni utli tistabbilixxi kundizzjonijiet aċċettabbli għall-kompost speċifiku u l-kostruzzjoni. Il-manifattur imbagħad jikkontrolla l-parametri li jwasslu dawk il-kundizzjonijiet u jiċċekkja l-proprjetajiet li jirriżultaw. "L-aħjar doża" universali mhijiex sinifikanti fid-daqsijiet u l-formulazzjonijiet kollha tal-kejbil solari.

Iż-żieda fl-espożizzjoni mhix titjib awtomatiku. Trattament insuffiċjenti jista' jħalli formazzjoni inadegwata tan-netwerk, filwaqt li espożizzjoni mhux xierqa jew eċċessiva tista' tagħmel ħsara lill-proprjetajiet. Bidliet fil-veloċità tal-linja, kostruzzjoni jew formulazzjoni għalhekk jeħtieġu evalwazzjoni aktar milli suppożizzjoni li s-settings preċedenti jibqgħu adattati.

Il-veloċità tal-ipproċessar għandha wkoll limiti prattiċi.Rekwiżiti tad-doża, dimensjonijiet tal-kejbil u karatteristiċi tal-immaniġġjartinfluwenza t-throughput. Linja aktar mgħaġġla hija utli biss meta jinżammu t-trattament meħtieġ u l-integrità tal-kejbil.

Kif l-ipproċessar tar-raġġ ta 'elettroni jitqabbel ma' rotot oħra

It-trattament tar-raġġ ta' elettron-hija rotta waħda għal kompost ta' kejbil cross-linked. Ir-rotot kimiċi jistgħu jipproduċu wkoll sistemi inkroċjati xierqa meta l-formulazzjoni, it-tagħmir u l-kundizzjonijiet tat-tqaddid ikunu mqabbla mal-prodott.

It-tqabbil it-tajjeb huwa l-prestazzjoni u l-konsistenza tal-kejbil li jirriżulta. L-ipproċessar tar-raġġ ta' elettron- joffri trattament ta' wara-estrużjoni kontrollabbli, iżda ma jneħħix il-ħtieġa għal formulazzjoni xierqa jew ittestjar finali. Bl-istess mod, il-crosslinking kimiku m'għandux jiġi miċħud sempliċement minħabba li juża rotta ta' produzzjoni differenti. Borealis, per eżempju, provvistisistemi tal-polyethylene crosslinkable-silanegħall-applikazzjonijiet tal-kejbil.

Minn fejn ġejja l-prestazzjoni XLPO

Insulazzjoni elettrika u integrità fiżika

Is-sistema tal-polimeru tipprovdi separazzjoni elettrika, filwaqt li l-kwalità tal-kostruzzjoni tiddetermina kemm dik il-barriera tiġi ffurmata b'mod konsistenti. Ir-reżistenza tal-insulazzjoni u s-saħħa dielettrika jiddeskrivu aspetti differenti tal-imġieba elettrika. It-tnejn jiddependu fuq il-kundizzjonijiet tat-test, u l-ebda wieħed ma għandu jiġi dedott mill-abbrevjazzjoni materjali biss.

Folja tad-dejta tal-materjal tipikament tiddeskrivi kompost ittestjat taħt kundizzjonijiet ikkontrollati. Il-kejbil lest iżid il-ġeometrija, l-interfaces u l-varjazzjoni tal-manifattura. Huwa għalhekk li x-xerrejja għandhom jitolbu evidenza għall-kostruzzjoni lesta kif ukoll deskrizzjoni ċara tal-materjal.

Reżistenza għas-sħana u stabbiltà mekkanika

Crosslinking jista 'jtejjeb l-istabbiltà termali, l-integrità dimensjonali u r-reżistenza għad-deformazzjoni.Servizzi E-BEAMjidentifika dawn fost ir-raġunijiet għat-trattament tal-polimeri tal-wajer u l-kejbil. Il-benefiċċji mekkaniċi u kimiċi jiddependu fuq il-materjal u l-applikazzjoni.

Għall-installazzjoni, il-flessibilità tiddependi wkoll fuq it-tkaljar tal-konduttur, id-dijametru tal-kejbil u l-ħxuna tas-saff. Irtubija tal-għant waħedha ma tindikax il-kwalità tal-kejbil. Kejbil aktar sod xorta jista 'jissodisfa r-rekwiżiti dikjarati tal-liwi u mekkaniċi tiegħu.

Il-protezzjoni kontra t-temp tiddependi fuq il-formulazzjoni

Id-durabilità fuq barra teħtieġ stabbilizzazzjoni xierqa. Is-sistemi antiossidanti jgħinu fil-ġestjoni tal-ossidazzjoni, filwaqt li l-prestazzjoni tat-temp tiddependi fuq il-polimeru u s-sistema ta' protezzjoni tal-UV-UV, inklużi stabilizzaturi u pigmenti xierqa. Kulur iswed waħdu ma jipprova la durabilità tal-UV u lanqas tixrid korrett tal-addittivi.

Fillers u addittivi oħra jistgħu jbiddlu l-ipproċessar, it-titwil u l-imġieba elettrika. L-iżviluppatur kompost irid jibbilanċja dawn l-effetti aktar milli jimmassimizza proprjetà waħda f'iżolament. Pereżempju, iż-żieda ta' pakkett-ritardant tal-fjammi m'għandux jiġi preżunt li tħalli kull proprjetà mekkanika mhux mibdula.

Il-prestazzjoni tan-nar tinvolvi rekwiżiti separati

L-allegazzjonijiet-ħieles mill-aloġenu, baxxi-duħħan u ritardant tal-fjammi- huma relatati iżda distinti. Bażi polimeru ħielsa mill-aloġenu-ma tistabbilixxix il-kompożizzjoni ta' kull addittiv fil-kompost finali. Id-duħħan baxx jikkonċerna l-produzzjoni tad-duħħan taħt test speċifikat. Ir-ritardanza tal-fjammi tikkonċerna mġiba taħt espożizzjoni definita għan-nar.

Kejbil ritardant tal-fjammi-huwa wkoll differenti minn ċirkwit-reżistenti għan-nar iddisinjat biex iżomm il-funzjoni elettrika waqt nar. Dawn it-termini għandhom jintużaw mat-testijiet ta 'appoġġ tagħhom, aktar milli miġbura taħt il-kelma vaga "reproof."

Nifhmu t-temperatura, l-espożizzjoni għall-ilma u l-pretensjonijiet tal-{0}}ħajja tas-servizz

Żomm il-kundizzjonijiet tat-temperatura marbuta man-numru

Valur tat-temperatura mhuwiex komplut mingħajr il-parti tal-kejbil li tirreferi għaliha u t-tul permess. Limitu ambjentali jiddeskrivi l-inħawi. Limitu tal-konduttur jikkonċerna t-temperatura milħuqa mill-metall li jġorr il-kurrent-. Temperatura tat-test ta' tixjiħ-tiddeskrivi espożizzjoni fil-laboratorju.

Per eżempju,IEC 62930:2017jispeċifika temperatura ta 'konduttur massima kontinwa normali ta' 90 grad u jillimita l-użu f'120 grad sa 20,000 siegħa. Dawn il-valuri jappartjenu għal dak l-istandard tal-kejbil, aktar milli għal kull materjal imsejjaħ XLPO.

Dħul ta' 120 grad fuq paġna tal-prodott m'għandux jintuża bħala temperatura tad-disinn kontinwu mingħajr restrizzjonijiet mingħajr il-kundizzjonijiet tagħha. Ikseb l-ispeċifikazzjoni teknika kompleta. Il-grupp tal-kejbils, it-temperatura ambjentali, il-konnetturi u t-terminali tat-tagħmir jistgħu jimponu restrizzjonijiet addizzjonali anke meta s-sistema ta 'insulazzjoni għandha kapaċità termali ogħla.

L-użu fuq barra ma jiddefinixxix kull installazzjoni mxarrba

Espożizzjoni għax-xita, sħana niedja, kondjuwit mimli bl-ilma u-immersjoni fit-tul huma kundizzjonijiet differenti. Bl-istess mod, kuntatt dirett mal-ħamrija jintroduċi talbiet mekkaniċi u ambjentali li mhumiex stabbiliti minn test UV.

Għal rotta mxarrba jew midfuna, identifika l-installazzjoni eżatta u staqsi għall-evidenza tal-prodott korrispondenti. Il-kejbil, il-ġonot, il-glandoli u l-konnetturi għandhom jitqiesu flimkien. Aktar gwida hija disponibbli fiJistgħu H1Z2Z2-K Solar Cable Jidfun.

Tixjiħ, manutenzjoni u tmiem il-ħajja

Materjali cross-konnessi għadhom qed jixjieħu. Is-sħana u l-ossiġnu jistgħu jibdlu l-polimeru u jikkunsmaw addittivi protettivi. L-espożizzjoni għall-UV prinċipalment tisfida l-uċuħ esposti, filwaqt li moviment ripetut jista 'jikkonċentra l-istress fl-appoġġi u l-liwjiet. L-istorja taż-żmien ta 'dawn il-kundizzjonijiet hija importanti aktar minn ritratt wieħed tal-installazzjoni.

L-ispezzjoni għandha għalhekk tfittex bidliet bħal xquq, qatgħat, iċċattjar, brix jew kulur, imbagħad tinvestiga l-kawża tagħhom. Id-dehra waħedha ma tistax tistabbilixxi l-ħajja li fadal. Kejbil li jidher nadif jista 'jkun esperjenza sħana eċċessiva, u marka tal-wiċċ waħedha ma tikkwantifikax deterjorazzjoni elettrika.

Dikjarazzjoni ta' disinn-ħajja, riżultat ta' tixjiħ-aċċellerat u garanzija kummerċjali jiddeskrivu affarijiet differenti. Meta fornitur jippretendi 25 sena jew aktar, staqsi għall-bażi tat-temperatura, kundizzjonijiet ta 'applikazzjoni u evidenza ta' sostenn. Il-kwalità tal-installazzjoni u l-manutenzjoni jibqgħu rilevanti matul is-servizz.

Crosslinking jaffettwa wkoll ir-rimi. In-netwerk ġeneralment jipprevjeni r-riproċessar ordinarju tat-tidwib tal-polimeru, għalkemm jistgħu jeżistu rotot speċjalizzati ta 'rkupru jew użu mill-ġdid. L-irkupru tar-ram jew l-aluminju huwa operazzjoni differenti mill-irkupru tal-materjal ta 'insulazzjoni u għant. Ħieles mill-aloġenu-ma jfissirx bijodegradabbli jew riċiklabbli awtomatikament permezz ta' fluss lokali tal-plastik. L-ippjanar ta' tmiem-tal--ħajja għandu jindirizza l-kostruzzjoni attwali tal-kejbil u r-rotta ta' trattament disponibbli.

Kif il-prestazzjoni tal-kejbil lest hija vverifikata

L-ittestjar ibiddel talba materjali ġenerali f'evidenza għal kostruzzjoni definita. It-testijiet elettriċi, mekkaniċi, ambjentali u relatati-in-nar iwieġbu mistoqsijiet differenti. Il-Ħarsa ġenerali tat-TÜV Rheinland tal-EN 50618:2014jinkludi dawn il-kategoriji; l-edizzjoni standard applikabbli u l-pjan tat-test jiddeterminaw il-metodi, il-kampjuni u l-kriterji ta 'aċċettazzjoni meħtieġa.

Is-sett sħun u l-kontenut tal-ġel huma kejl differenti

It-test issettjat-hot jevalwa l-imġieba taħt sħana u tagħbija. Huwa utli biex jiġi vvalutat jekk il-materjal ipproċessat għandux l-istabbiltà dimensjonali meħtieġa, iżda ma jirrapportax direttament perċentwal universali ta 'crosslinks.

L-ittestjar tal--kontenut tal-ġel jiddetermina frazzjoni li ma tinħallx billi tuża proċedura ta' estrazzjoni definita. Għal komposti mimlija, il-metodu u t-trattament tal-kontenut mhux-polimeru jaffettwaw l-interpretazzjoni. Il-kontenut tal-ġell jista' jappoġġa l-iżvilupp jew il-kontroll tal-proċess, iżda ma jistax jissostitwixxi s-sett-sħun, it-tixjiħ jew it-testijiet elettriċi meħtieġa sempliċement minħabba li jagħti perċentwal.

Il-kontrolli tal-kwalifika u tal-produzzjoni għandhom rwoli differenti

L-ittestjar tat-tip jevalwa disinn definit kontra r-rekwiżiti rilevanti. Verifiki ta 'rutina u kampjuni jappoġġjaw il-kontroll tal-produzzjoni skont l-istandard u l-pjan ta' kwalità. La huwa meħtieġ u lanqas preċiż li wieħed jippretendi li kull rukkell jgħaddi minn kull test ta' kwalifika ta'-tul twil.

Għall-akkwist, irrevedi kif il-prodott propost jirrelata mal-kwalifika tiegħu u kif jiġi identifikat il-lott ikkunsinnat. Rapport kompost ġeneriku ma jistax jistabbilixxi li mudell tal-kejbil mhux relatat jissodisfa l-istess rekwiżiti.

Konnessjoni ta 'XLPO ma' mudelli u standards tal-kejbil

XLPO jidentifika familja materjali. H1Z2Z2-K jidentifika nomina tal-kejbil, u EN 50618 huwa standard tal-prodott. Iż-żamma ta' dawn il-kategoriji separati tagħmel l-ispeċifikazzjonijiet aktar ċari.

F'H1Z2Z2-K, iż-żewġ elementi Z2 għandhom x'jaqsmu ma' l-insulazzjoni u l-għant ta' l-aloġenu-free cross-linked. Huma ma jiżvelawx formulazzjoni eżatta ta' fornitur. Is-suffiss -K jidentifika kostruzzjoni ta 'konduttur flessibbli; ir-rekwiżiti sħaħ għall-kejbil PV jiddeterminaw id-dettalji tal-konduttur applikabbli. Għal spjegazzjoni aktar sħiħa, aqraX'Ifisser H1Z2Z2-K.

PV1-F u H1Z2Z2-K għandhom jitqabblu wkoll mill-istandards, il-klassifikazzjonijiet u l-kostruzzjoni dokumentati tagħhom. Deskrizzjonijiet simili tal-polimeri ma jistabbilixxux interkambjabbiltà. TagħnaParagun PV1-F u H1Z2Z2-Kjintroduċi l-ismijiet u l-kuntest tal-ispeċifikazzjoni.

IEC 62930jindirizza kejbils DC fotovoltajċi u jinkludi kemm kostruzzjonijiet tal-aloġeni-ħieles b'-duħħan baxx u kostruzzjonijiet li jista' jkun fihom aloġeni. M'għandux jintuża bħala sinonimu kutra għal LSZH. UL 4703 jipprovdi qafas separat tal-wajer PV. Kuntratt jista' jispeċifika rekwiżit wieħed jew diversi. Ix-xerrej għandu jivverifika l-mudell eżatt, il-firxa tad-daqs, il-fabbrika u l-istandard koperti mid-dokumenti ta 'appoġġ. Isem ta 'korp ta' ċertifikazzjoni mhuwiex innifsu l-istandard tal-kejbil, u logo ta 'konformità ma jiżvelax l-ambitu taċ-ċertifikat.

Għall-applikazzjonijiet tal-bini Ewropej, kwalunkwe reazzjoni meħtieġa-għall--klassifikazzjoni tan-nar teħtieġ id-dokumentazzjoni applikabbli tagħha stess. Informazzjoni dwar RoHS jew REACH tindirizza obbligi relatati mas-sustanza-; ma jissostitwixxix il-vultaġġ, it-temp jew l-ittestjar tan-nar.

Għażla ta 'kejbil solari XLPO għal proġett

Ibda biċ-ċirkwit u l-ambjent, imbagħad qabbel il-prodott. Is-sekwenza li ġejja tgħin biex iżżomm l-għażla tal-materjal konnessa mas-sistema installata.

• Iddefinixxi s-suq tad-destinazzjoni u l-istandards u d-dokumenti meħtieġa tal-proġett.
• Stabbilixxi l-vultaġġ massimu taċ-ċirkwit, il-kurrent tad-disinn, it-tul tar-rotta u l-waqgħa tal-vultaġġ permessa.
• Agħżel il-materjal tal-konduttur u l-{0}}sezzjoni trasversali billi tuża l-kundizzjonijiet tal-installazzjoni u l-fatturi ta' korrezzjoni applikabbli.
• Iddeskrivi r-rotta b'mod preċiż, inkluż dawl tax-xemx, grupp, katusi, espożizzjoni għall-ilma jew kuntatt dirett mal-ħamrija.
• Ivverifika l-kostruzzjoni tal-konduttur, id-dijametru lest u l-kompatibilità mal-konnettur magħżul u s-sistema terminali.
• Qabbel id-dejta tal-prodott, l-ambitu taċ-ċertifikat, l-immarkar tal-kampjun u l-identifikazzjoni tal-lott{0}}konsenjat.

Pereżempju, jekk kejbil jiġi mċaqlaq minn rotta ventilata liberament għal ġo kondjuwit iffullar, id-deskrizzjoni XLPO tista 'tibqa' l-istess waqt li l-kalkolu termali jinbidel. Jekk ir-ram jinbidel b'liga ta 'l-aluminju, jinbidlu wkoll ir-rekwiżiti tad-daqs u tat-terminazzjoni tal-konduttur. Dawn huma deċiżjonijiet tas-sistema li ma jistgħux jiġu solvuti mill-akronimu tal-insulazzjoni.

TagħnaGwida tal-Għażla tal-Kejbil Solari DCtkopri l-proċess ta' għażla usa'. Il-gwida anëillari fuqverifika taċ-ċertifikati tal-kejbil solarijispjega kif tikkonnettja ċertifikat mal-prodott li qed jinxtara.

Itlob id-dejta teknika tal-kejbil.

Kejbils solari SINELINK li jużaw polyolefin cross-linked

Cable solari tar-ram tal-bott flessibbli

SINELINK'sEN 50618 H1Z2Z2-K Cable Solarijuża ram tal-bott flessibbli b'insulazzjoni u għant XLPO. Jipprovdi referenza prattika tal-prodott għall-kostruzzjoni f'saffi diskussa f'dan l-artikolu.

Irrevedi l-paġna tal-prodott għad-daqsijiet u l-kostruzzjoni disponibbli. Ikkonferma l-kundizzjonijiet tat-temperatura, id-dimensjonijiet u l-kompatibilità tal-konnettur għall-ispeċifikazzjoni offruta. Id-deskrizzjoni tal-materjal ippubblikata m'għandhiex titqies bħala evidenza ta' rotta speċifika ta' irradjazzjoni sakemm dik ir-rotta ma tkunx ikkonfermata għall-prodott fornut.

Cable solari tal-liga tal-aluminju

SINELINK'sTUV PV DC1500 AL Cable Solaritelenka konduttur ta' liga ta' l-aluminju b'insulazzjoni ta' kopolimeru tal-poliolefin b'raġġ ta' elettron-cross-linked u għant ta' barra. Juri kif sistema polimeru relatata tista 'tintuża b'materjal konduttur differenti.

Liga tal-aluminju tista 'tiġi evalwata fejn il-piż tal-konduttur u l-ispiża tal-materjal huma importanti. Kwalunkwe paragun għandu jinkludi reżistenza elettrika, sezzjoni trasversali meħtieġa, dimensjonijiet tal-kejbil u terminali xierqa. Erja tas-sezzjoni trasversali ugwali-ma tagħmilx ekwivalenti għall-kejbils tar-ram u tal-aluminju, u l-kuntatti normali tar-ram-biss m'għandhomx jiġu preżunti adattati għall-aluminju.
